Mesa de enfriamiento
Sistema de cinta transportadora de transferencia de enfriamiento utilizado en el proceso de extrusión de aluminio para enfriar y manipular perfiles de aluminio
Equipos de extrusión de aluminio

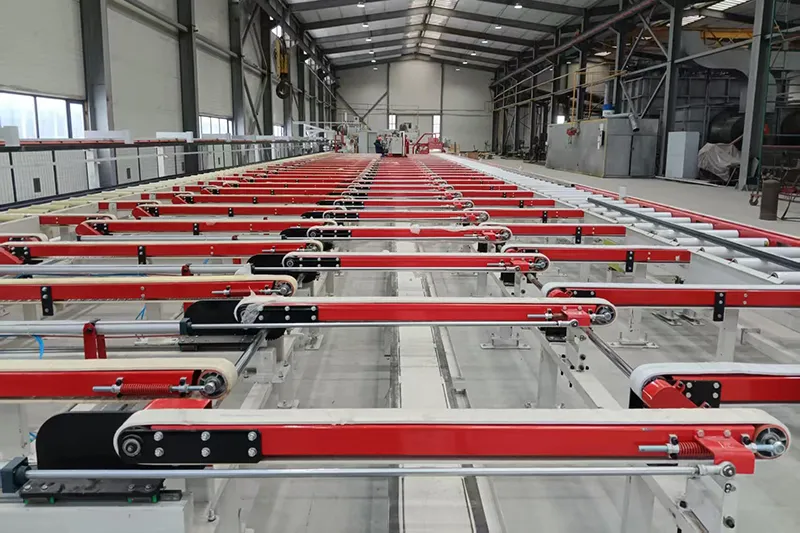

Mesa de enfriamiento
Sistema de cinta transportadora de transferencia de enfriamiento utilizado en el proceso de extrusión de aluminio para enfriar y manipular perfiles de aluminio
La mesa de enfriamiento está diseñada para equipos de extrusión de aluminio de 1650T y superior o para procesar perfiles de alta precisión. Cuenta con un equipo de enderezamiento hidráulico de hasta 500T y emplea un sistema de transportador estilo caminante para evitar arañazos en la superficie de los perfiles, un problema común con los de tipo cama (bed) de enfriamiento tradicionales. La superficie del equipo utiliza fieltro de Kevlar resistente a altas temperaturas, que ofrece una adaptabilidad superior al calor. También incorpora una mesa de sierra neumática de longitud fija con una precisión de corte de ±0.8mm.
Especificaciones
| Tamaño del perfil de aluminio | Ancho de la sección transversal:20-200mm Espesor:1-10mm Longitud:1-10m |
| Velocidad de transporte | 1-10m/min |
| Capacidad de producción nominal | 1-10t/hr o 100-1000m/hr |
| Potencia del motor | Potencia del motor de transporte:1-10kW Potencia del motor del ventilador de enfriamiento:3-20kW |
| Dimensiones de la máquina | Longitud:5-20m Ancho:1-5m Altura:1-3m |
| Peso de la máquina | 1-10t |
Características
- Utiliza opciones de enfriamiento efectivas, como enfriamiento por aire, enfriamiento por agua o estructuras de enfriamiento especialmente diseñadas para acelerar la disipación de calor y reducir significativamente el tiempo de enfriamiento.
- Cuenta con sistemas de control PLC o CNC, que permiten funciones automáticas de alimentación, transporte y descarga. Esto reduce la intervención manual, mejora la eficiencia de la producción y garantiza la consistencia de la calidad del producto.
- Los componentes ajustables y las piezas intercambiables lo hacen adecuado para varios perfiles de aluminio con diferentes especificaciones y formas, cumpliendo con diversos requisitos de producción.
- Algunas mesas de enfriamiento están equipadas con sierras neumáticas de longitud fija, que ofrecen una precisión de corte de hasta ±0.8mm.
- Los componentes son fáciles de desmontar y reemplazar, lo que simplifica el mantenimiento diario y reduce los costos de reparación y el tiempo de inactividad. Esto mejora la vida útil del equipo y la confiabilidad operativa.
- La mesa de enfriamiento se integra a la perfección con prensas de extrusión de aluminio, extractores, hornos de envejecimiento y otros equipos de producción, creando una línea de producción de perfiles de aluminio totalmente automatizada y continua.
Opciones de mesa de enfriamiento
| Tonelaje | Pulgada | Tamaño (largo×ancho) | Tonelaje de la máquina de estirado | Potencia total de la mesa de enfriamiento | Tipo de la máquina de estirado |
| 3.5" | 26000×6000mm | 20t | 40kW | Sistema de cama de estirado para dos personas | |
| 3.5" | Sistema de cama de estirado para una persona | ||||
| 4" | 26000×6000mm | 20t | 40kW | Sistema de cama de estirado para dos personas | |
| 4" | Sistema de cama de estirado para una persona | ||||
| 5" | 26000×6000mm 32000×6000mm | 30t | 50kW | Sistema de cama de estirado para dos personas | |
| 5" | Sistema de cama de estirado para una persona | ||||
| 5.5" | 26000×6000mm 32000×6000mm | 40t | 50kW | Sistema de cama de estirado para dos personas | |
| 5.5" | Sistema de cama de estirado para una persona | ||||
| 6" | 32000×7000mm 38000×8000mm | 50-60t | 50kW | Sistema de cama de estirado para dos personas | |
| 6" | Sistema de cama de estirado para una persona | ||||
| 6.5" | 38000×8000mm | 60t | 55kW | Sistema de cama de estirado para dos personas | |
| 6.5" | Sistema de cama de estirado para una persona | ||||
| 7" | 38000×9000mm | 80t | 60kW | Sistema de cama de estirado para dos personas | |
| 7" | Sistema de cama de estirado para una persona | ||||
| 7.5" | 38000×10000mm | 80-100t | 70kW | Sistema de cama de estirado para dos personas | |
| 7.5" | Sistema de cama de estirado para una persona | ||||
| 8" | 38000×11000mm | 100-120t | 90kW | Sistema de cama de estirado para dos personas | |
| 8" | Sistema de cama de estirado para una persona | ||||
| 9" | 42000×12000mm | 150-200t | 95kW | Sistema de cama de estirado para dos personas | |
| 9" | Sistema de cama de estirado para una persona | ||||
| 10" | 42000×13000mm | 200t | 105kW | Sistema de cama de estirado para dos personas | |
| 10" | Sistema de cama de estirado para una persona | ||||
| 12" | 45000×13000mm | 250-300t | 210kW | Sistema de cama de estirado para dos personas | |
| 12" | Sistema de cama de estirado para una persona | ||||
| 12.5" | 45000×14000mm | 300-350t | 240kW | Sistema de cama de estirado para dos personas | |
| 12.5" | Sistema de cama de estirado para una persona | ||||
| 13" | 45000×14000mm | 350-400t | 270kW | Sistema de cama de estirado para dos personas | |
| 13" | Sistema de cama de estirado para una persona | ||||
| 14" | 45000×14000mm 50000×15000mm | 400-500t | 300kW | Sistema de cama de estirado para dos personas | |
| 14" | Sistema de cama de estirado para una persona |
